Исправление ошибок на шпангоутах

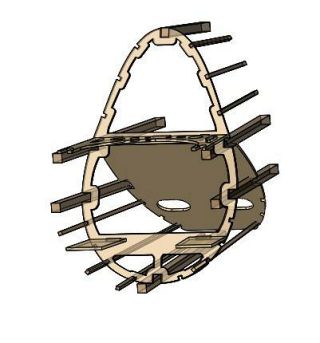

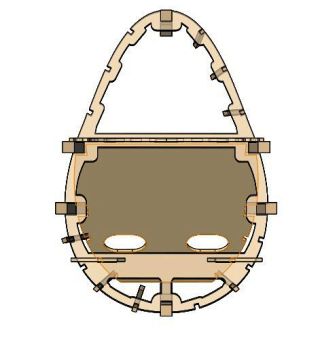

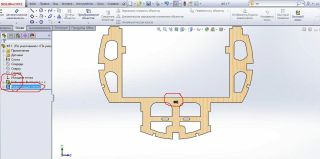

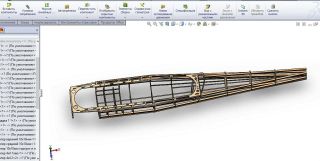

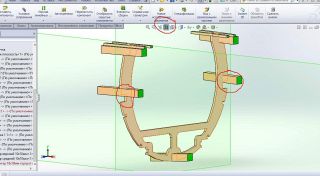

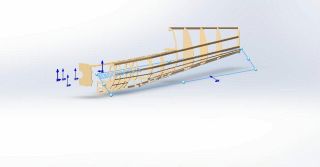

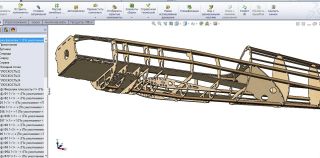

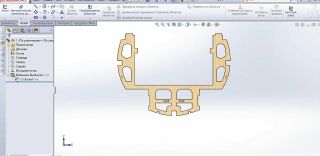

открываем данную деталь для редактирования и при помощи инструмента Эскиз вдоль линии пересечения тел получаем следующее

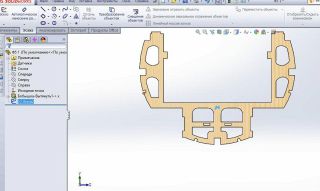

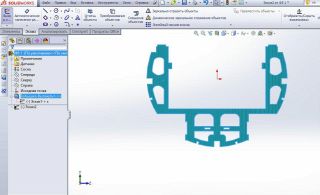

и выходим из эскиза удаляя все лишнее

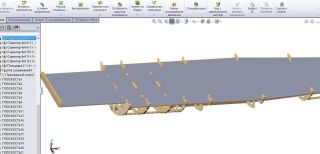

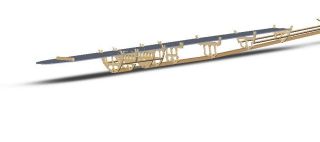

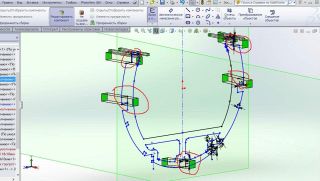

Далее выставляю плоскости для стрингеров 4х4

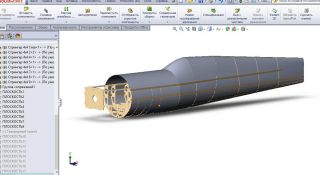

левая сторона фюзеляжа

Вид снизу

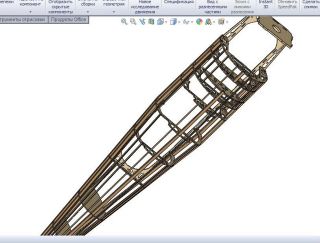

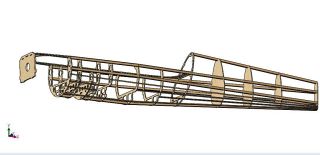

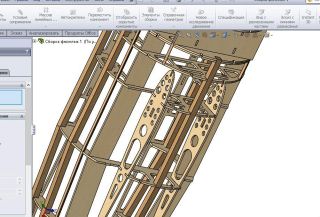

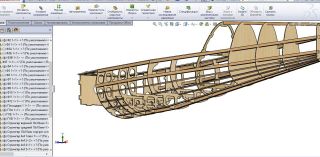

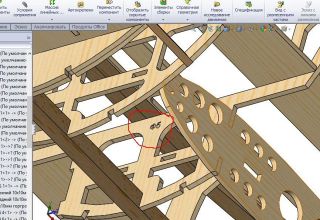

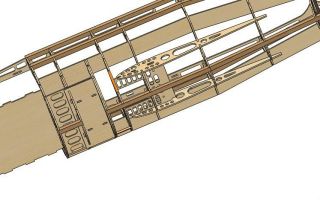

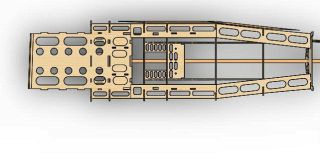

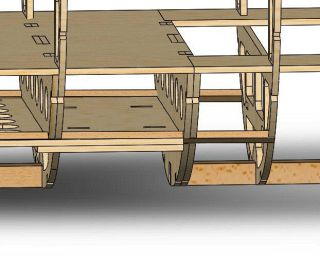

Установил все стрингера по низу фюзеляжа, осталось подогнать все шпангоуты

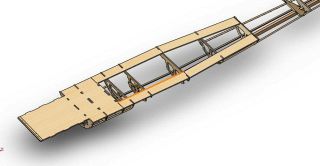

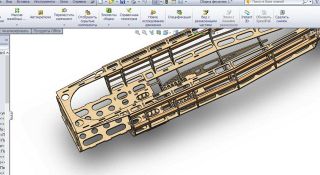

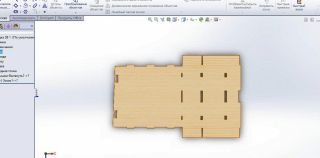

Начал разрабатывать площадку

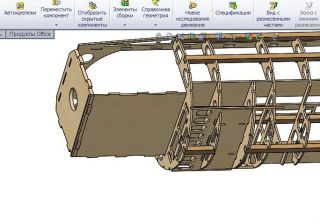

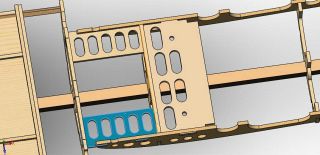

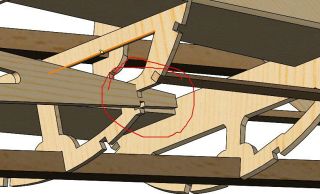

Сделал пазы для соединения со шпангоутами

Продолжение по площадке

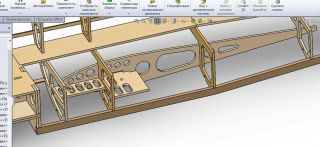

Прорези под тросики для управления рулем направления

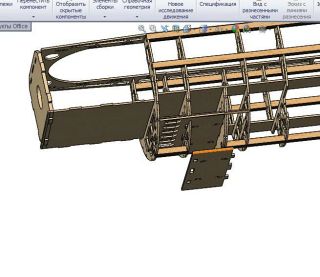

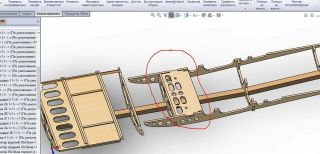

Площадка под стойки шасси



усиление площадки

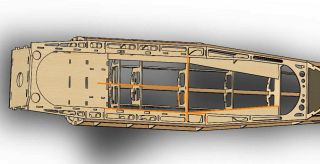

вид сверху, здесь буду устанавливать упоры

Может стоит выкладывать после каждого этапа проект ?
Возможно кому-то захочется что нить подвинуть или попробовать сделать что-то самому, на базе имеющегося ?
Плюс у вас будут резервные копии тут )

Я выложу готовый проект, в сыром виде не хочу выкладывать. Да и интернет у меня плохо работает, только маленькие фото тянет. Да и по общению, общаемся только с тобой, да с ребятами по телефону. Видать в данной программе мало кто работает. Выложу в формате DWG, который читается (Компасом, Автокадом, Корелом и т.д.)

Starshina
Я выложу готовый проект, в сыром виде не хочу выкладывать. Да и интернет у меня плохо работает, только маленькие фото тянет. Да и по общению, общаемся только с тобой, да с ребятами по телефону. Видать в данной программе мало кто работает. Выложу в формате DWG, который читается (Компасом, Автокадом, Корелом и т.д.)

Я пробую работать - есть даже некоторые свои наработки. Но не всегда делал правильно - вот сейчас наткнулся на Вашу статью и читаю с удовольствием.

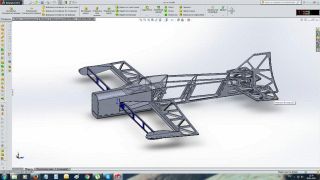

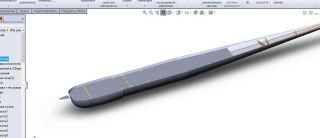

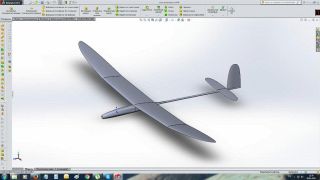

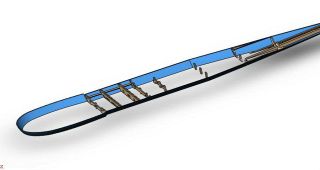

Вот

Отредактировано valek82 (Март 28, 2016 22:36:07)

root
Может стоит выкладывать после каждого этапа проект ?
Возможно кому-то захочется что нить подвинуть или попробовать сделать что-то самому, на базе имеющегося ?
Плюс у вас будут резервные копии тут )

У меня вопрос по загрузке видеофайлов. Каким образом вы загружаете их на странички форума.
Здесь ниже имеется окошко Прикрепить файлы и фотографии. Пробовал загружать, видеофайл размером 40 Мбайт, стоит в загрузке 0%. Может нужно долго ждать?

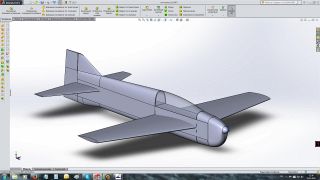

Валентин день добрый. Я тоже начал изучать данный инструмент около года назад. По твои фотографиям видно, что модели создавались поверхностным методом. Для продолжения разработки, модель разрабатывает в сборке с выделением и созданием деталей и сохранением их в отдельную папку. Это делается для того, чтобы можно было выводить их на печать. Если возникают вопросы задавай, вместе разберемся. Решений всегда много.

Рассмотрим как наносить надписи на детали.
1. Открываем деталь

2. Щелкаем курсором по грани детали на которой хотим сделать надпись и открываем эскиз. Эскиз будет выполняться на этой грани.

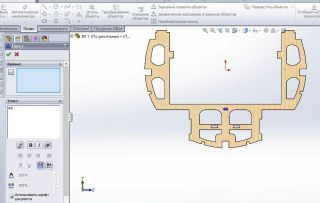

3.Открываем иконку текст и набираем в данном случае Ф1

4. Выходим из эскиза и в рабочем окне выделяем эскиз 2

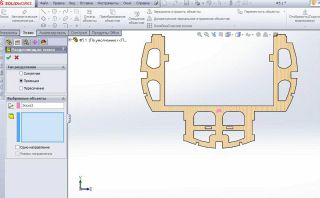

5.Выбираем Вставка далее Кривая и Линия разъема, открывается окно Разделяющая линия

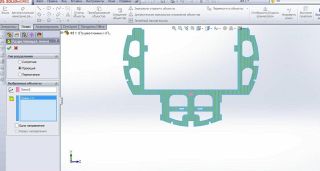

6.Выбираем грань

7.Нажимаем ОК

надпись из синего цвета стала черной значит закрепилась на грани

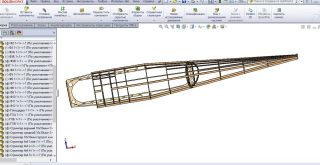

Это результат работы

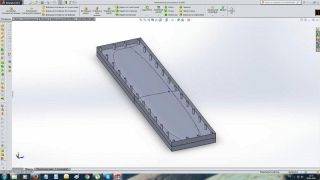

Поверхностным способом создавал только модель электропланера, так как по-другому не хотела создаваться деталь. Все остальные - создание твердого тела, затем оболочка нужной толщины и наполнение деталями.
Про работу в сборках читал, но никто не расписывал подробно как это делать. Теперь же буду пробовать.

Starshina
У меня вопрос по загрузке видеофайлов. Каким образом вы загружаете их на странички форума.
Здесь ниже имеется окошко Прикрепить файлы и фотографии. Пробовал загружать, видеофайл размером 40 Мбайт, стоит в загрузке 0%. Может нужно долго ждать?

Видео файлы не заливаются на сайт. Они заливаются на любой из видео хостингов youtube или vimeo, а потом тут просто вставляете ссылку на ваш ролик, сайт сам понимает и преобразует ссылку в видео.

Но ролик можно загрузить и таким способом тоже, вероятно вы пользуетесь телефоном либо Internet Explorer, попробуйте другим браузером например Google Chrome, проценты должны двигаться.
То что прогресс не идет, означает что ваш браузер не поддерживает технологию отправки файлов порциями.

Отредактировано root (Март 29, 2016 11:35:37)

root

Starshina
У меня вопрос по загрузке видеофайлов. Каким образом вы загружаете их на странички форума.
Здесь ниже имеется окошко Прикрепить файлы и фотографии. Пробовал загружать, видеофайл размером 40 Мбайт, стоит в загрузке 0%. Может нужно долго ждать?

Видео файлы не заливаются на сайт. Они заливаются на любой из видео хостингов youtube или vimeo, а потом тут просто вставляете ссылку на ваш ролик, сайт сам понимает и преобразует ссылку в видео.

Но ролик можно загрузить и таким способом тоже, вероятно вы пользуетесь телефоном либо Internet Explorer, попробуйте другим браузером например Google Chrome, проценты должны двигаться.
То что прогресс не идет, означает что ваш браузер не поддерживает технологию отправки файлов порциями.

Большое спасибо за информацию

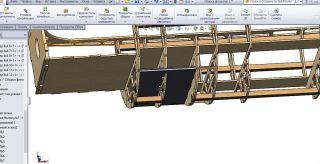

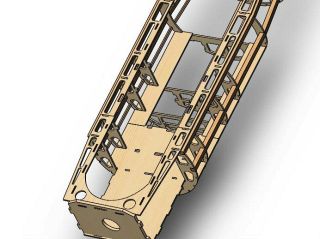

Подготовка места крепления нижнего крыла

Продолжение по площадке крепления нижнего крыла

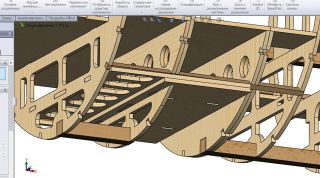

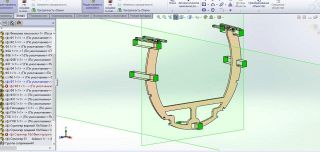

Облегчил площадку сделал вырезы
